ISW 온수 순환 파이프라인 펌프

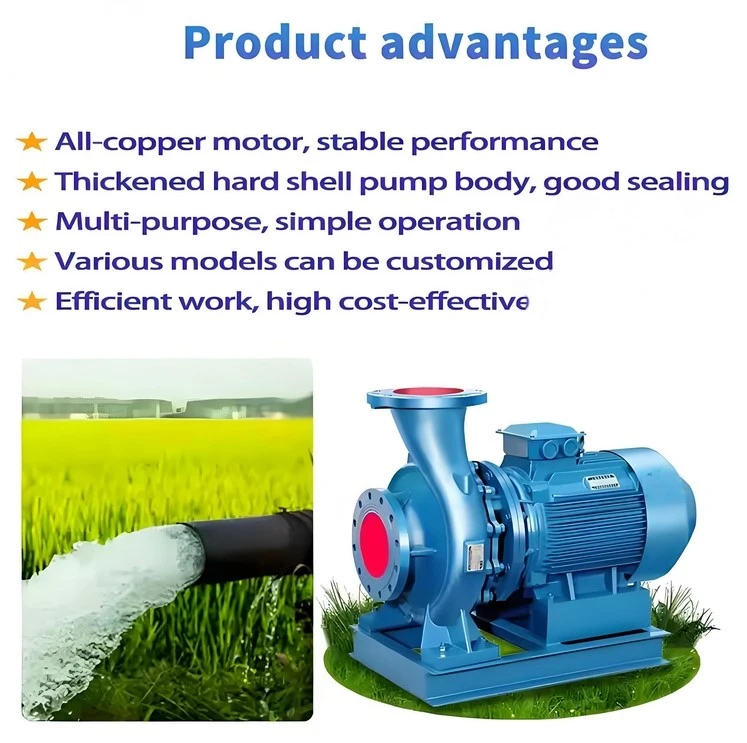

ISW 온수 순환 파이프라인 펌프 ISW 유형 직결형 수평 원심 펌프는 액체 이송에 사용되는 수평 직결형-원심 펌프입니다. IS형 원심펌프의 성능변수를 바탕으로 국내 과학자와 펌프 전문가가 공동으로 설계한 제품입니다. 이 펌프는 온수, 고온 매체, 부식성 화학 액체 및 오일 이송에 적합하며 국가 기계 부서의 JB/T53058-93 표준 및 국제 ISO2858 표준을 준수합니다.
이 펌프의 ISW 온수 순환 파이프라인 펌프 임펠러는 모터의 연장 샤프트에 직접 설치됩니다. 구조가 콤팩트하고 작동이 안정적이며 소음이 적습니다. 샤프트 씰은 수입 티타늄 합금 씰링 링 또는 경질 합금 소재 기계적 씰을 채택하여 서비스 수명을 효과적으로 연장합니다. 설치 및 유지 관리 시 파이프라인을 분해할 필요가 없으며 수직 및 수평 설치는 물론 병렬 및 직렬 작동을 지원합니다. 작업 조건에 따라 흡입 압력은 1.0MPa 이하, 시스템 압력은 1.6MPa 이하, 매체의 고체 입자 부피 함량은 0.1% 이하, 0.2mm보다 큰 입자의 경우 내마모성 기계적 씰이 필요합니다.-

IS형 원심 펌프의 ISW 온수 순환 파이프라인 펌프 성능 매개변수는 일반 수직형 펌프를 기반으로 독창적으로 결합 및 설계되었습니다. 동시에 다양한 사용 온도, 매체 등에 따라 ISG 모델을 기반으로 온수, 고온, 부식성 화학 물질 및 오일 응용 분야에 적합한 펌프가 개발되었습니다. 이 제품 시리즈는 고효율, 저소음, 안정적인 성능을 특징으로 합니다. 이 제품은 최신 국가 기계 부서 JB/T53058-93 표준을 준수합니다. 제품은 국제 ISO2858 표준에 따라 설계 및 제조되었습니다.

임펠러는 모터의 연장된 샤프트에 직접 장착됩니다. 축방향 치수가 짧고 구조가 콤팩트합니다. 펌프와 모터의 베어링 구성이 합리적이므로 펌프 작동 중에 발생하는 방사형 및 축방향 하중의 균형을 효과적으로 맞출 수 있어 진동과 소음이 매우 낮은 펌프의 원활한 작동을 보장합니다. 샤프트 씰은 기계적 씰 또는 기계적 씰 조합을 채택합니다. 수입된 티타늄 합금 씰링 링, 중간-크기의 고온-내열성 기계적 씰 및 밀봉용 경질 합금 재료를 사용하여 내마모성이 있고 -메커니컬 씰의 서비스 수명을 효과적으로 연장할 수 있습니다. 설치 및 유지관리가 편리합니다. 파이프라인 시스템을 해체할 필요가 없습니다. 모든 로터 구성 요소를 빼내려면 펌프 커플링 시트 너트를 제거하기만 하면 됩니다. 펌프는 유량, 양정 등 사용 요구 사항에 따라 직렬 또는 병렬로 작동할 수 있습니다. 파이프라인 레이아웃 요구 사항에 따라 수직 또는 수평으로 설치할 수도 있습니다.

1. 흡입 압력은 1.0 MPa 이하여야 하며, 펌프 시스템의 최대 작동 압력은 1.6 MPa 이하여야 합니다. 즉, 펌프 흡입 입구 압력과 펌프 양정의 합이 1.6MPa 이하가 되어야 하며, 펌프의 정압 시험 압력은 2.5MPa가 되어야 합니다. 주문 시 시스템 작동 압력을 지정하십시오. 펌프 시스템의 작동 압력이 1.6MPa를 초과하는 경우 주문 시 별도로 명시해야 합니다. 펌프의 유동부분과 연결부분을 주강재질로 제작할 수 있도록 한다.
2. 환경 온도는 40도 미만이어야 하며 상대 습도는 95% 미만이어야 합니다.
3. 전달되는 매체의 고체 입자의 부피 함량은 단위 부피당 0.1%를 초과해서는 안 되며, 입자 크기는 > 0.2mm여야 합니다.
참고: 사용된 매체에 미세한 입자가 포함되어 있는 경우 제조업체가 내마모성 기계 씰을 채택할 수 있도록 주문 시 명시해 주시기 바랍니다-.

이는 산업 및 도시 상하수도,-고층 건물 가압, 화재 예방 시스템, HVAC 순환과 같은 분야에 널리 적용됩니다.
