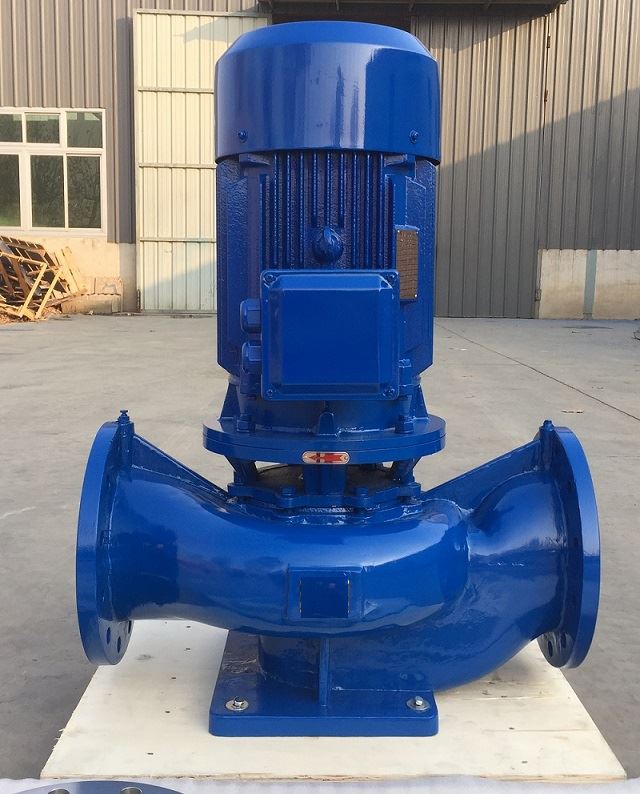

수직 파이프 라인 순환 펌프는 수직, 직접 결합 된 단일 단계의 단일 중심 원심 펌프이며 동일한 수평선에 동일한 크기의 흡입 및 방전 포트가 있습니다.
펌프 본체는 파이프 라인의 섹션으로 기능하므로 유지 보수 중에 펌프 로터 구성 요소를 상단에서 추출 할 수 있습니다. 그런 다음 펌프 본체를 블라인드 플랜지로 밀봉하여 시스템이 정상적으로 계속 작동 할 수 있습니다.
수직 파이프 라인 순환 펌프는 확장 샤프트로 연결되며 펌프 헤드는 독립 베어링으로지지됩니다. 이 장치는 높은 동심성, 낮은 작동 노이즈, 안정성, 신뢰성, 고효율, 유지 보수 용이성, 정확하고 신뢰할 수있는 위치를 제공합니다.
주요 기술 매개 변수
펌프 직경 : 40-200 mm의 입구 및 출구 직경
유량 : 400m3/h의 최대 유량
리프트 : 150m의 최대 리프트
작업 압력 : 표준 1. 0 MPA, 옵션 1.6MPA
펌프 체압 : 표준 1.6mpa, 옵션 2.4mpa
1. 펌프 바디 2. 연결 프레임 구성 3. impeller 4. 펌프 커버 5. 스매기 링 6. impeller 너트
6.1STOP 패드 7. MENACIONICAL SEAL 8.SILING SEAT 9. 물 차단 링 10. 플러그 11. 전기 기계
12. AXIS 13. BEARING COVER 14. ELTACK PAD 15. BEARING 16. 샤프트 링 17. 플러그 18.pump 커버 개스킷
19. Stud 19.1ut 20. 보호 커버 21. 슬롯이있는 원통형 헤드 스크류 22. 볼트 22.1ut 23. 스크류
24. 키 25. 키 26. 스크류
응용 프로그램 범위
수직 파이프 라인 순환 펌프는 주거 지역, 상업용 장치 및 산업 분야에 적합합니다. 일반적으로 일반적인 산업 시스템, 에어컨 시스템, 냉각 시스템, 세척 시스템, 물 공급 시스템, 가정용 온수 시스템 및 유사한 응용 분야에서 일반적으로 사용됩니다.
펌핑 액체
이 펌프는 물과 유사한 깨끗한 물과 액체를 위해 설계되었습니다 (손상시킬 수있는 고체 입자 나 섬유가 없음).
중요한 메모 :
액체가 물보다 두껍고 끈적 끈적한 경우 (오일 또는 슬러리와 같은) : 펌프가 멀리 밀리지 않을 것입니다 ( "헤드"감소) 더 많은 전력을 사용합니다. 더 큰 모터로 업그레이드해야합니다. 깨끗한 물만 사용하십시오. 더 두꺼운 액체? 더 강한 모터를 얻으십시오!
